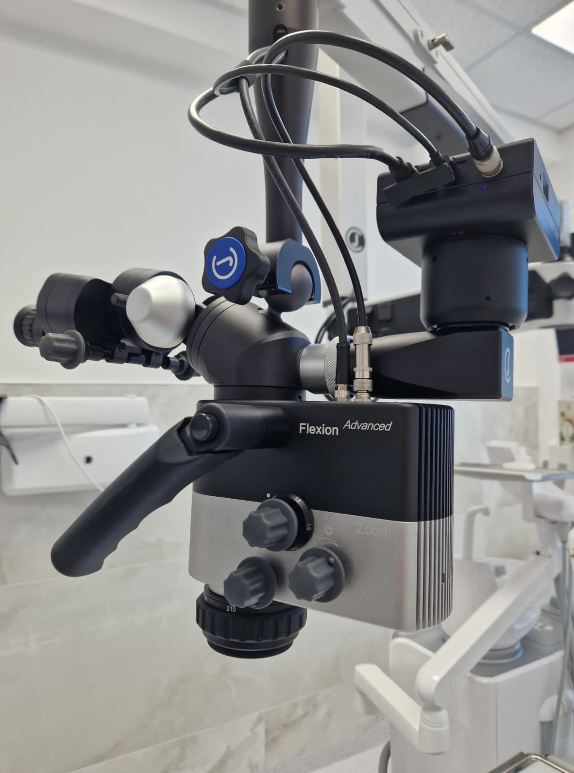

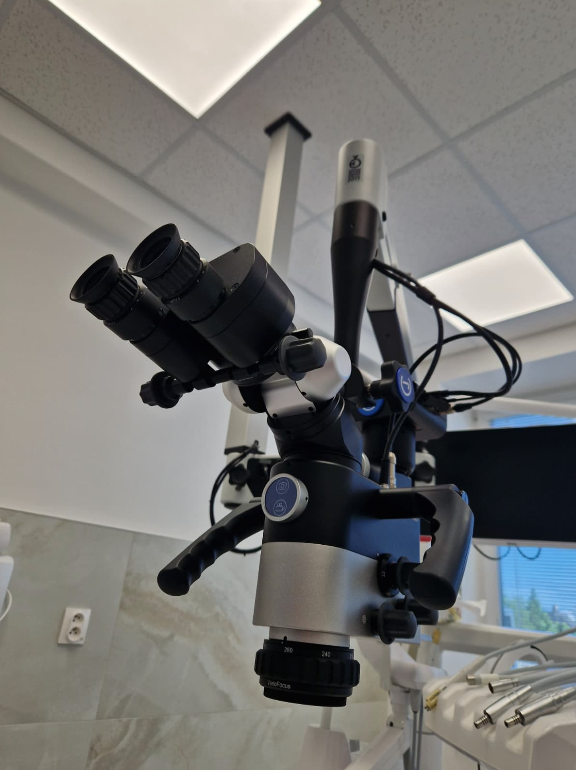

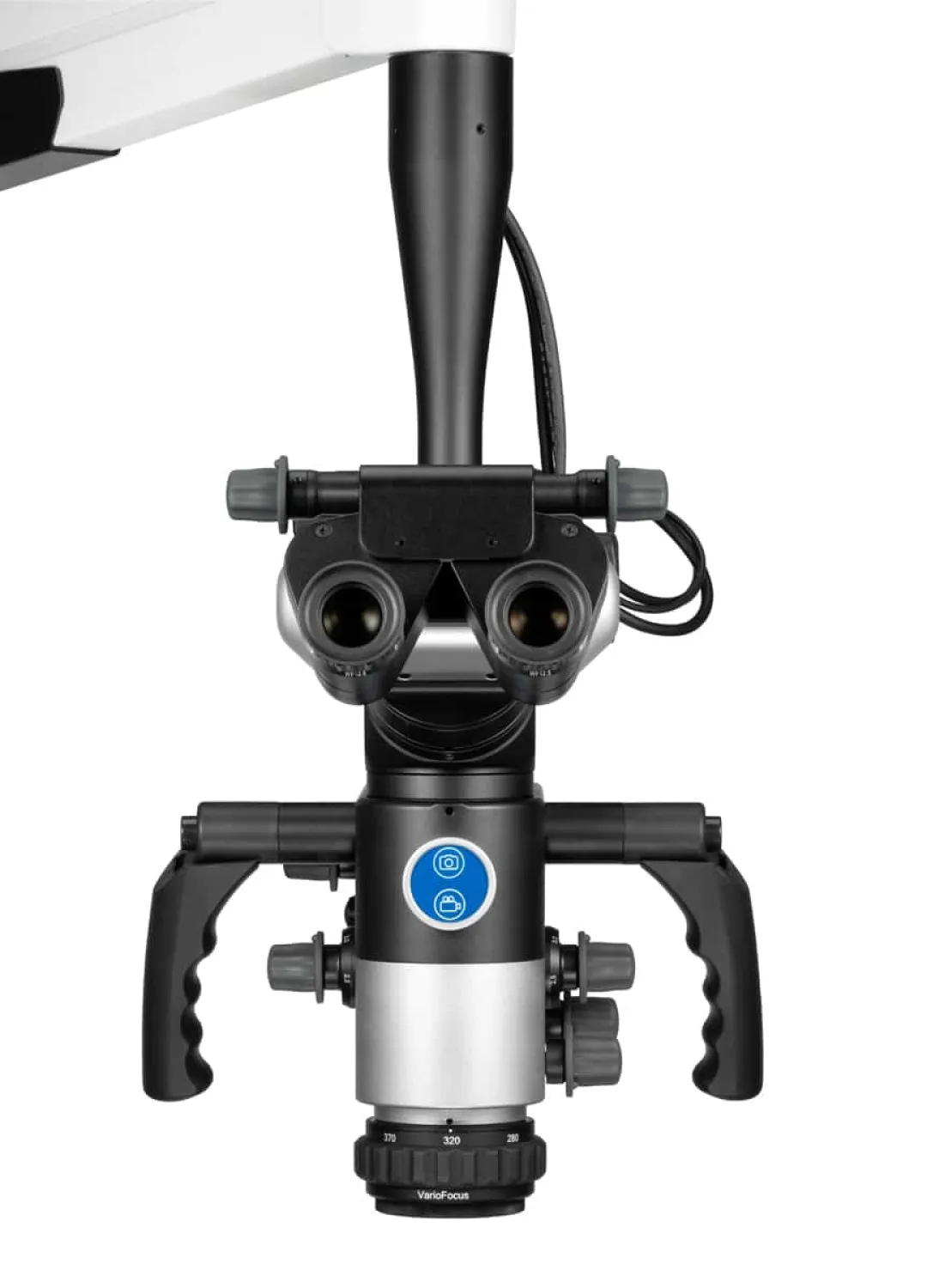

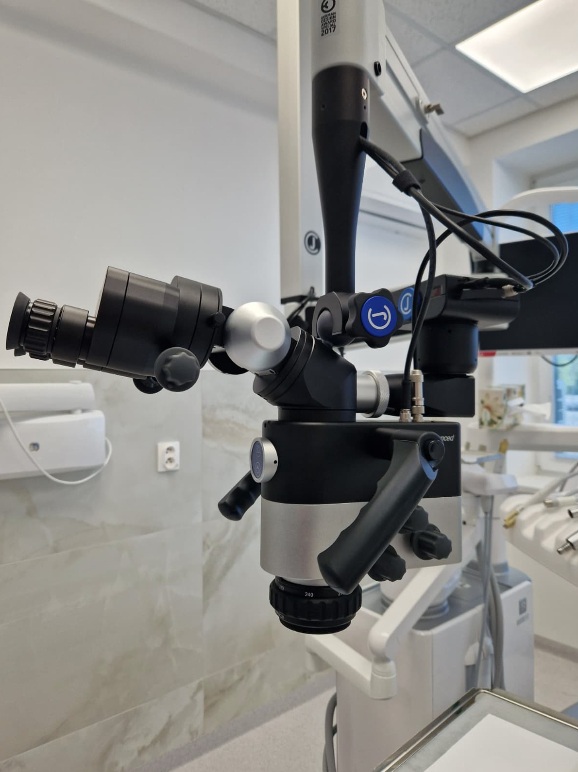

CJ-Optik Flexion Advanced ZOOM

CJ-Optik Flexion Advanced ZOOM: stomatologický mikroskop pre plynulý workflow a komfort pri ošetrení

Moderná stomatológia dnes vyžaduje viac než len zväčšenie. Pri endodoncii, mikrochirurgii, parodontológii, protetike či konzervačnom ošetrení rozhoduje kvalita obrazu, stabilita pracovnej polohy, osvetlenie, ergonómia a možnosť jednoduchej dokumentácie. CJ-Optik Flexion Advanced ZOOM je stomatologický mikroskop navrhnutý pre ambulancie, ktoré hľadajú plynulé nastavenie zväčšenia, vysokú optickú kvalitu a komfortnú prácu bez zbytočného prerušovania výkonu.

Hlavným rozdielom oproti modelom s pevným krokovým zväčšením je manuálny zoom 0.5x – 3.0x s plne apochromatickým Pancratic Zoom systémom 1:6. V praxi to znamená, že lekár nemusí prepínať medzi fixnými úrovňami zväčšenia, ale môže zväčšenie meniť plynulo podľa aktuálnej fázy ošetrenia. Výrobca uvádza aj 20 % kontinuálne vyššie hlavné zväčšenie, ostrejší obraz vďaka minimalizácii optického skreslenia, väčší priemer šošoviek pre lepšiu apertúru a hĺbku ostrosti a rozšírenú stereo bázu pre lepší 3D vnem.

Plynulé zväčšenie bez zmeny pracovného rytmu

Pri stomatologickom výkone sa potreba zväčšenia mení. Iný pohľad je potrebný pri orientácii v poli, iný pri detailnej práci v koreňovom kanáliku alebo kontrole okrajového uzáveru. Flexion Advanced ZOOM umožňuje rýchlu adaptáciu na meniace sa vizuálne podmienky bez potreby prepínať medzi pevnými zväčšeniami.

Technicky ide o systém:

Systém zväčšenia: 0.5x – 3.0x, APO, manual zoom
Pancratic Zoom: plne apochromatický systém 1:6
Okuláre: Širokouhlé okuláre 12.5x
Binokulár: F = 170 mm apochormatický/ 180° naklápací binokulár
Stereoskopická báza: 24 mm pre lepšie priestorové videnie

Výhodou pre ambulanciu je najmä kontinuita práce. Lekár môže zostať v stabilnej polohe a prispôsobiť si obraz podľa potreby výkonu. Pri mikroskopii nejde iba o to „vidieť väčšie“, ale vidieť detail presne, s minimálnym optickým skreslením a bez zbytočnej straty orientácie.

Apochromatická optika pre jemné farebné a štruktúrne detaily

CJ-Optik pri rade Flexion zdôrazňuje kvalitu obrazu a spoluprácu s optickým dizajnérom pri vývoji špecifikácií. Pri Flexion Advanced ZOOM sú použité apochromatické optiky, ktorých cieľom je presnejšie zobrazenie jemných farebných a štruktúrnych detailov.

V stomatologickej praxi to má význam najmä pri rozlišovaní:

• hraníc medzi tvrdými zubnými tkanivami a výplňovým materiálom,
• jemných štruktúr v oblasti koreňového kanálika,
• mikrotrhlín a detailov povrchu,
• farebných rozdielov tkanív,
• okrajov preparácie a protetických prác.

Kvalita optiky je pri operačnom mikroskope kritická. Ak obraz trpí skreslením, nízkym kontrastom alebo farebnou nepresnosťou, vyššie zväčšenie samo osebe nemusí znamenať vyššiu istotu pri práci.

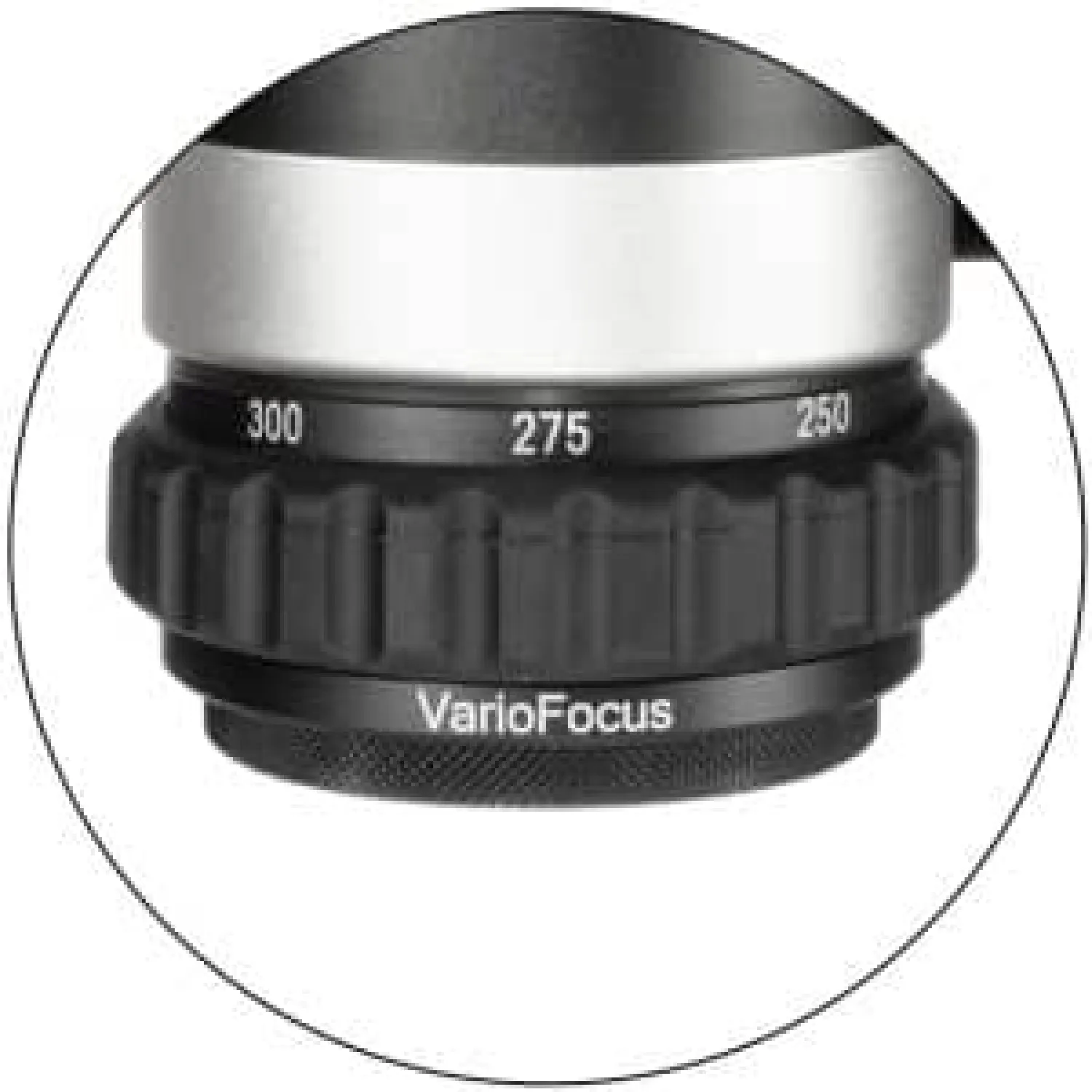

VarioFocus 5: veľký rozsah pracovnej vzdialenosti

VarioFocus 5: 210 – 500 mm / Plan-APO / sklenená ochranná krytka

VarioFocus umožňuje prispôsobiť pracovnú vzdialenosť polohe lekára, typu výkonu a usporiadaniu ambulancie. Výrobca uvádza plan-apochromatickú korekciu zabudovanej optiky, vysokú svetelnú priepustnosť pre optimálne pozorovanie a dokumentáciu, odnímateľné ochranné sklo s Hydrophobic Coating – HPC a Index Matching Coating pre vysokú transmisivitu a nízku mieru reflexie.

Funkčne to znamená menej kompromisov pri nastavení mikroskopu.

Systém osvetlenia

Pri mikroskope je osvetlenie rovnako dôležité ako optika. Flexion Advanced ZOOM používa:

Systém osvetlenia: Vysokovýkonné LED osvetlenie bez ventilátora 5.500 K / 65.000h životnosť
Clona osvetlenia: 2° s plynule nastaviteľným systémom
Použitý filter: Oranžový filter na prácu s fotokompozitom

LED osvetlenie je bez ventilátora, čo znižuje rušivé faktory v ambulancii. Farebná teplota 5.500 K poskytuje neutrálne pracovné svetlo. Životnosť 65.000 hodín znižuje potrebu servisných zásahov spojených so svetelným zdrojom. Clona osvetlenia pomáha presne nasmerovať svetlo na ošetrovanú oblasť a zároveň znižovať dopad svetla mimo pracovného poľa, vrátane očí pacienta.

Ergonómia: stabilná poloha lekára a plynulý pohyb mikroskopu

Dlhé výkony pod mikroskopom kladú vysoké nároky na chrbticu, krk a ramená. Flexion Advanced ZOOM je koncipovaný ako flexibilné predĺženie zraku lekára. Cieľom je umožniť vzpriamenú pracovnú polohu a obmedziť dlhodobé preťaženie krčnej a chrbtovej oblasti.

Kľúčové ergonomické prvky:

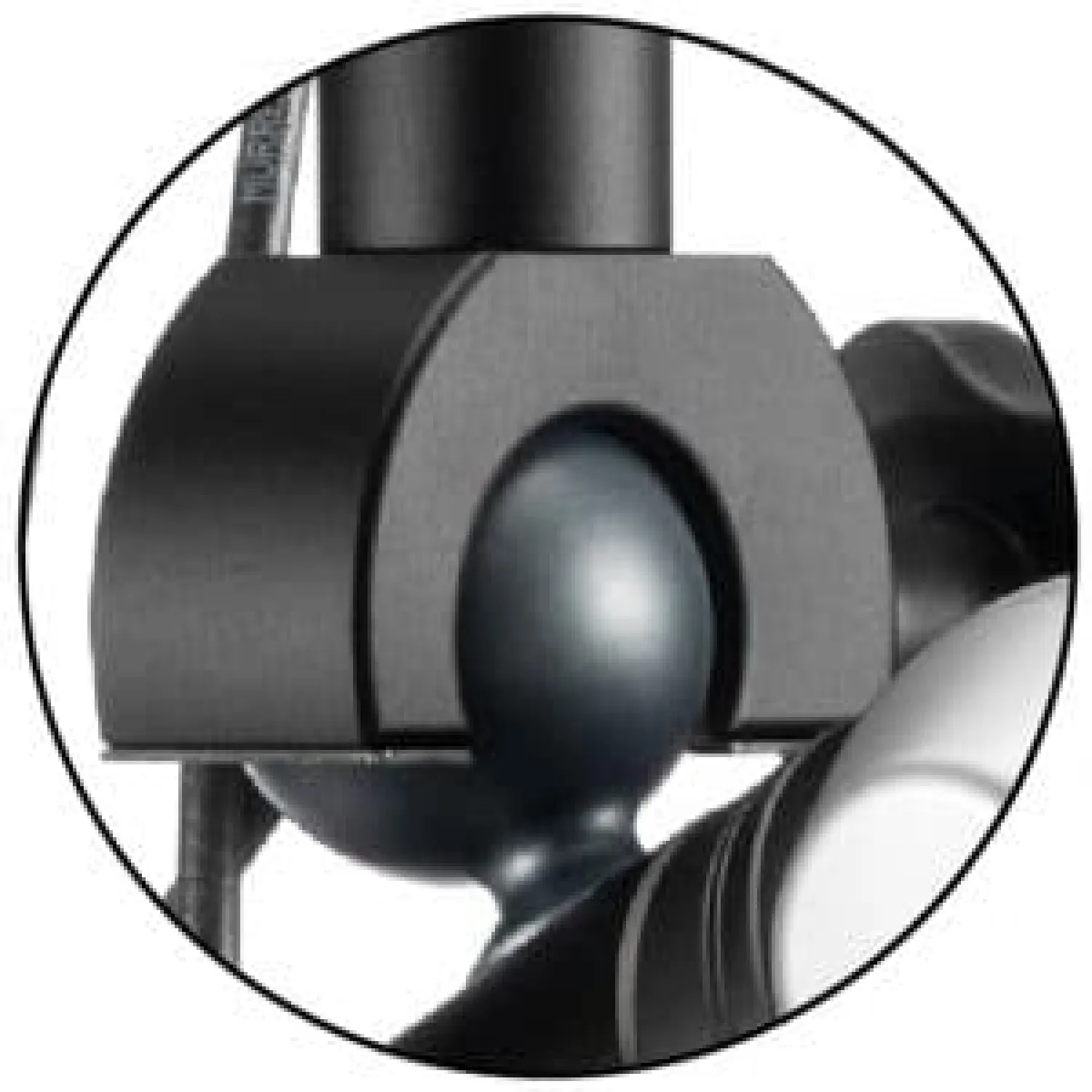

Uchytenie: Systém MonoGlobe, 355° ovládanie všetkými smermi
Rukoväte: Ergonomické rukoväte, 360° nastaviteľné
Sterilná ochrana: Aseptická súprava pre rukoväte a ovládacie prvky

Systém MonoGlobe slúži na plynulé polohovanie mikroskopu v rôznych uhloch bez potreby opakovane nastavovať tuhosť ramena. Pre lekára to znamená menej prerušení počas výkonu a prirodzenejšie presuny medzi pracovnými polohami.

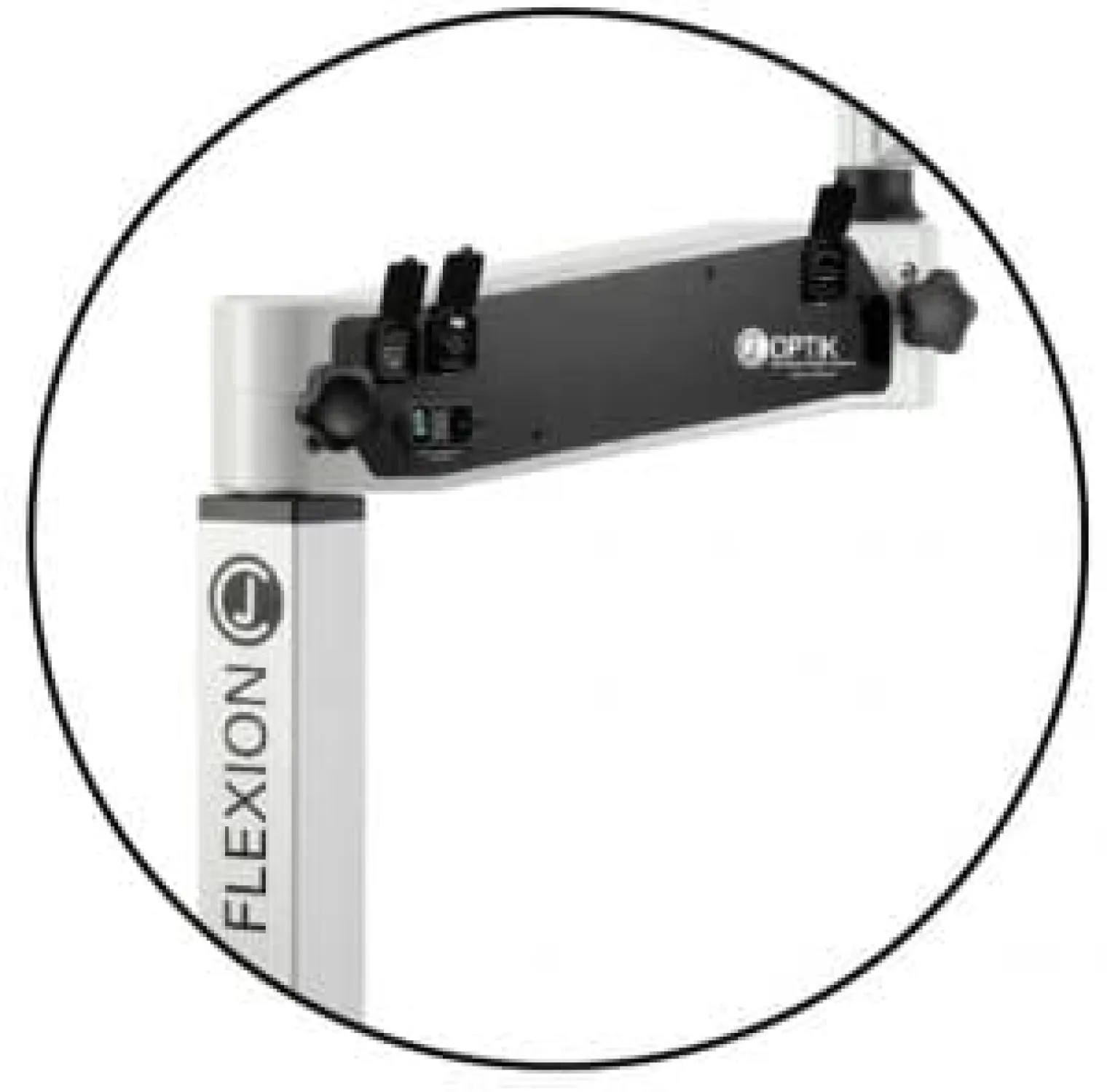

Integrované vedenie káblov a konektivita

V ambulancii má význam aj praktická stránka inštalácie. Pri Flexion Advanced ZOOM sú v ramene integrované rozhrania a napájanie:

Dostupné pripojenie: HDMI, USB, USB3, AC/DC napájanie, 24V napájanie monitora integrované v ramene
Plná konektivita: HDMI, 24V, USB, USB3
Napájanie: Napájací adaptér pre všetky kamery Sony Alpha, smartfóny

Výhodou je čistejšie pracovisko, menej voľných káblov a nižšie riziko poškodenia alebo zamotania. Výrobca tiež uvádza absenciu krehkých optických vlákien, ktoré by sa mohli lámať alebo zamotávať.

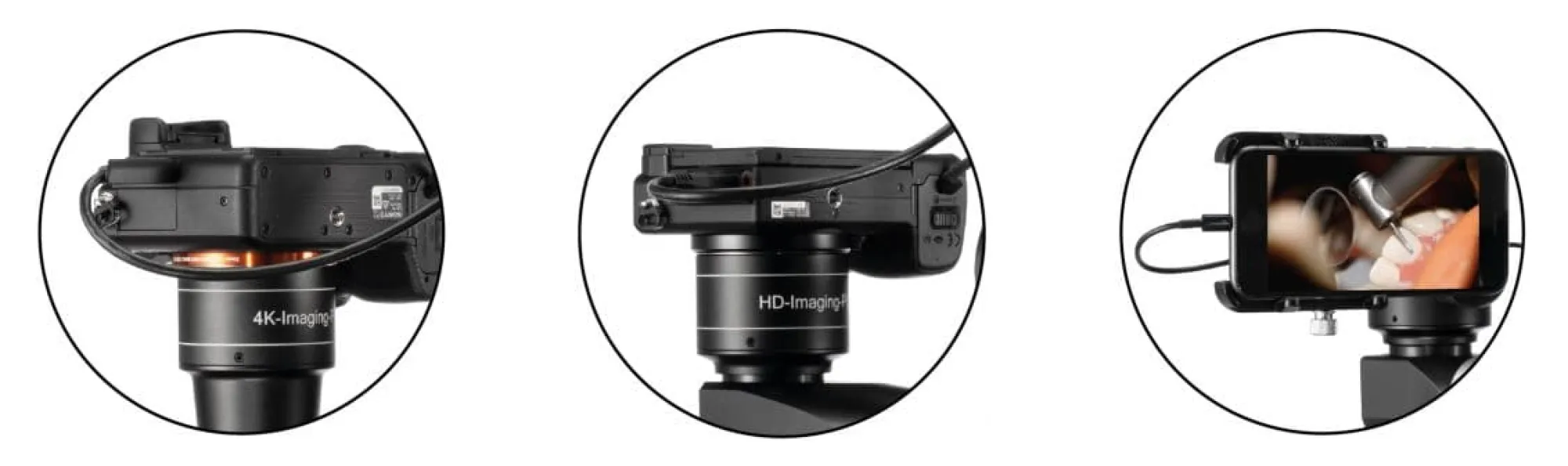

Dokumentácia: 4K, HD, smartfón

Dokumentácia výkonov je dnes dôležitá nielen pre záznam liečby, ale aj pre komunikáciu s pacientom, edukáciu tímu a interný štandard kvality. Flexion Advanced ZOOM podporuje viacero možností dokumentácie:
FlexionCam: voliteľne
4K-Imaging-Port / FullFrame: voliteľne, pre Sony, Nikon & Canon FullFrame kamery
HD-Imaging-Port / APS-C: voliteľne, pre Sony, Nikon & Canon APS-C kamery
Phone-Imaging-Port / Smartphones: voliteľne, adaptér kompatibilný so smartfónmi do 6,5”
Ovládanie cez jednotku SensorUnit pre foto/video
MicVision App iOS: voliteľne
MicroVis Software: voliteľne

Ohniskové vzdialenosti a optika sú navrhnuté tak, aby vyhovovali súčasným digitálnym kamerám.

Možnosti montáže podľa priestoru ambulancie

Možnosti montáže:

• Mobilný stojan: vhodný pri používaní vo viacerých ambulanciách,
• Podlahová montáž: priestorovo úspornejšia alternatíva k mobilnému stojanu,
• Montáž na strop: zachováva voľnú podlahu, výška stĺpa sa dá prispôsobiť výške stropu,
• Montáž na stenu: alternatíva k stropnej montáži.

Ako sa Flexion Advanced ZOOM odlišuje od iných modelov CJ-Optik?

Najvýraznejšie odlíšenie Flexion Advanced ZOOM je v kombinácii plynulého zoomu 0.5x – 3.0x, plne apochromatického Pancratic Zoom systému 1:6, rozšíreného 3D vnemu a širokej dokumentačnej pripravenosti. Oproti modelom Flexion twin a Flexion twin lite, ktoré využívajú 5-krokový apochromatický menič zväčšenia  0.4x – 2.5x, poskytuje Advanced ZOOM plynule nastaviteľné zväčšenie bez krokového prepínania.

Modely Flexion twin Blue/White a Flexion twin lite Blue/White sú viac orientované na dvojité LED osvetlenie, fluorescenciu, prípadne špecifické filtračné systémy. Twin Blue pracuje s fluorescenciou pre lepšiu identifikáciu fotokompozitných materiálov, zubného kameňa a kazu, Twin White ponúka svetelný výkon až do 200.000 Lux. Flexion Advanced ZOOM sa profiluje najmä cez plynulosť zväčšenia, optickú presnosť a efektívny workflow pri detailnej práci.

Pre koho je Flexion Advanced ZOOM vhodný?

Flexion Advanced ZOOM je vhodný pre stomatologické ambulancie, ktoré potrebujú:

• plynulý prechod medzi orientačným a detailným pohľadom,
• vysokú kvalitu apochromatickej optiky,
• stabilnú ergonómiu pri dlhších výkonoch,
• flexibilnú dokumentáciu v 4K, HD alebo cez smartfón
